6.3.1.10 Packet Tracer: exploración de los dispositivos de interconexión de redes

6.3.1.10 Packet Tracer: exploración de los dispositivos de interconexión de redes






Topología




Objetivos
Parte 1: Identificar las características físicas de los dispositivos de internetworking
Parte 2: Seleccionar los módulos correctos para la conectividad
Parte 3: Conectar los dispositivos


Información básica
En esta actividad, explorará las diversas opciones disponibles en los dispositivos de internetworking. También deberá determinar qué opciones proporcionan la conectividad necesaria al conectar varios dispositivos. Finalmente, agregará los módulos correctos y conectará los dispositivos.


Nota: la calificación de esta actividad es una combinación de la puntuación automatizada de Packet Tracer y las respuestas que registró para las preguntas que se formularon en las instrucciones. Consulte la Suggested Scoring Rubric que se encuentra al final de esta actividad y consulte al instructor para determinar su puntuación final.




Parte 1: Identificar las características físicas de los dispositivos de internetworking
Paso 1: Identificar los puertos de administración de un router Cisco

a. Haga clic en el router East (Este). La ficha Physical (Capa física) debe estar activa.

b. Acerque el elemento y expanda la ventana para ver todo el router.

c. ¿Qué puertos de administración se encuentran disponibles?

 Los puertos auxiliar y de consola




Paso 2: Identificar las interfaces LAN y WAN de un router Cisco
a. ¿Qué interfaces LAN y WAN se encuentran disponibles en el router East y cuántas hay?
Hay dos interfaces WAN y dos interfaces Gigabit Ethernet.

b. Haga clic en la ficha CLI e introduzca los siguientes comandos:
East> show ip interface brief
El resultado verifica la cantidad correcta de interfaces y su designación. La interfaz vlan1 es una interfaz
virtual que solo existe en el software. ¿Cuántas interfaces físicas se indican?4


c. Introduzca los siguientes comandos:
East> show interface gigabitethernet 0/0
¿Cuál es el ancho de banda predeterminado de esta interfaz?1 000 000 Kbit



East> show interface serial 0/0/0
¿Cuál es el ancho de banda predeterminado de esta interfaz?1544 Kbit



Nota: los procesos de enrutamiento usan el ancho de banda en las interfaces seriales para determinar el mejor camino hacia un destino. Esto no indica el ancho de banda real de la interfaz. El ancho de banda real se negocia con un proveedor de servicios.



Paso 3: Identificar las ranuras de expansión de módulos en los switches

a. ¿Cuántas ranuras de expansión se encuentran disponibles para agregar más módulos al router East?
1
b. Haga clic en Switch2 o Switch3 .¿Cuántas ranuras de expansión están disponibles?
Cada uno tiene cinco ranuras disponibles.

Parte 2: Seleccionar los módulos correctos para la conectividad

Paso 1: Determinar qué módulos proporcionan la conectividad requerida
a. Haga clic en East y, a continuación, haga clic en la ficha Physical. En el lado izquierdo, debajo de la
etiqueta Modules (Módulos), se ven las opciones disponibles para expandir las capacidades del router. Haga clic en cada  módulo. Se muestra una imagen y una descripción en la parte inferior. Familiarícese con estas opciones.


1) Debe conectar las PC 1, 2 y 3 al router East, pero no cuenta con los fondos necesarios para adquirir
un nuevo switch. ¿Qué módulo puede usar para conectar las tres PC al router East?
 Módulo HWIC- 4ESW

2) ¿Cuántos hosts puede conectar al router mediante este módulo?4

b. Haga clic en Switch2. ¿Qué módulo puede insertar para proporcionar una conexión óptica Gigabit al Switch3?PT-SWITCH-NM-1FGE


Paso 2: Agregar los módulos correctos y encender los dispositivos

a. Haga clic en East e intente insertar el módulo adecuado del paso 1a.

b. Debe aparecer el mensaje Cannot add a module when the power is on (No se puede agregar
un módulo cuando el dispositivo está encendido). Las interfaces para este modelo de router no son
intercambiables en caliente. Se debe apagar el dispositivo. Haga clic en el interruptor de alimentación
que se encuentra a la derecha del logotipo de Cisco para apagar East. Inserte el módulo adecuado del
paso 1a. Cuando haya terminado, haga clic en el interruptor de alimentación para encender East.

Nota: si inserta el módulo incorrecto y debe quitarlo, arrastre el módulo hasta su imagen en la esquina inferior derecha y suelte el botón del mouse.

c. Mediante el mismo procedimiento, inserte los módulos correctos del paso 1b en la ranura vacía más alejada que se encuentra a la derecha en el Switch2 y el Switch3.


d. Use el comando show ip interface brief para identificar la ranura en la que se colocó el módulo.
¿En qué ranura se insertó?GigabitEthernet5/1


e. Haga clic en el router West (Oeste). La ficha Physical (Capa física) debe estar activa. Instale el módulo
adecuado que agregará una interfaz serial a la ranura para tarjetas de interfaz WAN de alta velocidad mejoradas
(EHWIC 0) de la derecha. Puede cubrir las ranuras sin utilizar para evitar que ingrese polvo al router (optativo).


f. Use el comando adecuado para verificar que se hayan instalado las nuevas interfaces seriales.


Parte 3: Conectar los dispositivos

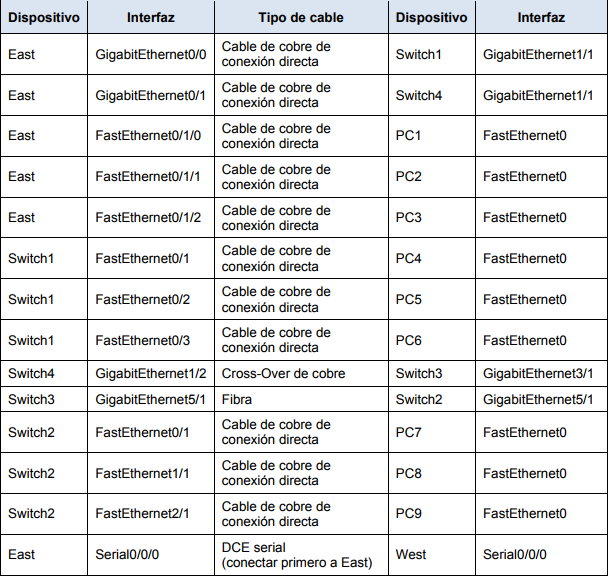

Esta puede ser la primera actividad que realiza en la que se le solicita conectar dispositivos. Si bien es
posible que no conozca el propósito de los distintos tipos de cables, use la tabla que se encuentra a
continuación y siga estas pautas para conectar correctamente todos los dispositivos:

a. Seleccione el tipo de cable adecuado.


b. Haga clic en el primer dispositivo y seleccione la interfaz especificada.


c. Haga clic en el segundo dispositivo y seleccione la interfaz especificada.


d. Si conectó correctamente los dos dispositivos, verá que su puntuación aumenta.

Ejemplo: para conectar East al Switch1, seleccione el tipo de cable de cobre de conexión directa. Haga
clic en East y elija GigabitEthernet0/0. Luego, haga clic en Switch1 y elija GigabitEthernet1/1. Su
puntuación ahora debe ser de 4/52.


Nota: a los efectos de esta actividad, se deshabilitaron las luces de enlace. Los dispositivos no están
configurados con ningún direccionamiento IP, de modo que no puede probar la conectividad.



Packet Tracer: exploración de los dispositivos de interconexión de redes








Tabla de calificación sugerida
