Tabla de direccionamiento
Objetivos
Parte 1: Conectarse a la nube
Parte 2: Conectar el Router0
Parte 3: Conectar los dispositivos restantes
Parte 4: Verificar las conexiones
Parte 5: Examinar la topología física
Información básica
Al trabajar en Packet Tracer (un entorno de laboratorio o un contexto empresarial), debe saber cómo seleccionar el cable adecuado y cómo conectar correctamente los dispositivos. En esta actividad se analizarán configuraciones de dispositivos en el Packet Tracer, se seleccionarán los cables adecuados según la configuración y se conectarán los dispositivos. Esta actividad también explorará la vista física de la red en el Packet Tracer.
Parte 1: Conectarse a la nube
Paso 1: Conectar la nube al Router0
a. En la esquina inferior izquierda, haga clic en el ícono de rayo anaranjado para abrir las conexiones disponibles.
b. Elija el cable adecuado para conectar la interfaz Fa0/0 del Router0 a la interfaz Eth6 de la nube. La nube es un tipo de switch, de modo que debe usar una conexión por cable de cobre de conexión directa. Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Paso 2: Conectar la nube al módem por cable
Elija el cable adecuado para conectar la interfaz Coax7 de la nube al Puerto0 del módem.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Parte 2: Conectar el Router0
Paso 1: Conectar el Router0 al Router1
Elija el cable adecuado para conectar la interfaz Ser0/0/0 del Router0 a la interfaz Ser0/0 del Router1. Use uno de los cables seriales disponibles.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Paso 2: Conectar el Router0 a netacad.pka
Elija el cable adecuado para conectar la interfaz Fa0/1 del Router0 a la interfaz Fa0 de netacad.pka. Los routers y las PC tradicionalmente utilizan los mismos cables para transmitir (1 y 2) y recibir (3 y 6). El cable adecuado que se debe elegir consta de cables cruzados. Si bien muchas NIC ahora pueden detectar automáticamente qué par se utiliza para transmitir y recibir, el Router0 y netacad.pka no tienen NIC con detección automática.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Paso 3: Conectar el Router0 a la terminal de configuración
Elija el cable adecuado para conectar la consola del Router0 a la terminal de configuración RS232. Este cable no proporciona acceso a la red a la terminal de configuración, pero le permite configurar el Router0 a través de su terminal.
Si conectó el cable correcto, las luces de enlace del cable cambian a color negro.
Parte 3: Conectar los dispositivos restantes
Paso 1: Conectar el Router1 al switch
Elija el cable adecuado para conectar la interfaz Fa1/0 del Router1 a la interfaz Fa0/1 del switch.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde. Deje que transcurran unos segundos para que la luz cambie de color ámbar a verde.
Paso 2: Conectar el módem por cable al router inalámbrico
Elija el cable adecuado para conectar el Puerto1 del módem al puerto de Internet del router inalámbrico.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Paso 3: Conectar el router inalámbrico a la PC familiar
Elija el cable adecuado para conectar la interfaz Ethernet 1 del router inalámbrico a la PC familiar.
Si conectó el cable correcto, las luces de enlace del cable cambian a color verde.
Parte 4: Verificar las conexiones
Paso 1: Probar la conexión de la PC familiar a netacad.pka
a. Abra el símbolo del sistema de la PC familiar y haga ping a netacad.pka.
b. Abra el explorador Web e introduzca dirección Web http://netacad.pka.
Paso 2: Hacer ping al switch desde la PC doméstica
Abra el símbolo del sistema de la PC doméstica y haga ping a la dirección IP del switch para verificar la conexión.
Paso 3: Abrir el Router0 desde la terminal de configuración
a. Abra la terminal de la terminal de configuración y acepte la configuración predeterminada.
b. Presione Entrar para ver el símbolo del sistema del Router0.
c. Escriba show ip interface brief para ver el estado de las interfaces.
Parte 5: Examinar la topología física
Paso 1: Examinar la nube
a. Haga clic en la ficha Physical Workspace (Área de trabajo física) o presione Mayús + P y Mayús + L para alternar entre las áreas de trabajo lógicas y físicas.
b. Haga clic en el ícono Home City (Ciudad de residencia).
c. Haga clic en el ícono Cloud (Nube). ¿Cuántos cables están conectados al switch en el bastidor azul?
· 2
d. Haga clic en Back (Atrás) para volver a Home City (Ciudad de residencia).
Paso 2: Examinar la red principal
a. Haga clic en el ícono Primary Network (Red principal). Mantenga el puntero del mouse sobre los distintos cables. ¿Qué se encuentra sobre la mesa a la derecha del bastidor azul?
· Terminal de configuración
b. Haga clic en Back (Atrás) para volver a Home City (Ciudad de residencia).
Paso 3: Examinar la red secundaria
a. Haga clic en el ícono Secondary Network (Red secundaria). Mantenga el puntero del mouse sobre los distintos cables. ¿Por qué hay dos cables anaranjados conectados a cada dispositivo?
· Cables de fibra
· Recibir y transmitir
b. Haga clic en Back (Atrás) para volver a Home City (Ciudad de residencia).
Paso 4: Examinar la red doméstica
a. ¿Por qué hay una malla ovalada que cubre la red doméstica?
· Representa el alcance de la red
b. Haga clic en el ícono Home Network (Red doméstica). ¿Por qué no hay ningún bastidor para contener el equipo?
· Las redes domésticas no cuentan con bastidores
c. Haga clic en la ficha Logical Workspace (Área de trabajo lógica) para volver a la topología lógica.

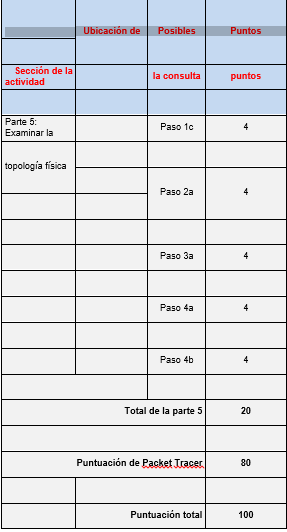

Tabla de calificación sugerida
